Тиристор — это полупроводниковый прибор со сложной структурой типа p‑n‑p‑n. При этом есть несколько разновидностей данного компонента, которые отличаются вариантами проводимости, то есть вольтамперной характеристикой. Существует несколько способов, как проверить целостность тиристора. Также для симметричных, запираемых тиристоров, динисторов есть свои особенности проверки.

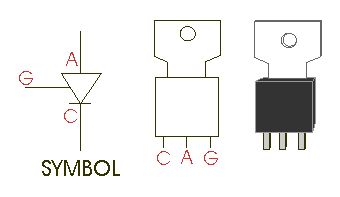

Тиристор (кроме динистора) имеет три электрода и подключается к двум цепям: силовой и управляющей. Проверке подлежат обе цепи. Для динистора потребуется подача напряжения до значения его отпирания.
Проверку можно осуществить с помощью омметра с напряжением измерения 3 — 12 В. Для такого способа достаточно проверить цепь управления: она должна иметь низкое сопротивление при любой полярности. Практически все незапираемые и некоторые типы запираемых тиристоров (также симисторы), имеют общий участок
Согласно структуре тиристора, между управляющим электродом и общим электродом в цепи управления образуется
Для всех тиристоров одной модели, при измерении прибором с одинаковым напряжением и током, сопротивление цепи управления будет примерно одинаковым при различной полярности. Любое электрическое или термическое повреждение приведет к изменению структуры цепи управления. Она может получить проводимость диода или иметь замыкание либо большое сопротивление. Это будет свидетельствовать о неисправности.
Иногда возможно механическое, химическое или коррозийное повреждение силовой цепи тиристора в участке, не связанном с цепью управления. В таких случаях проверка описанным методом может не выявить отсутствия целостности тиристора. Для полной и точной проверки состояния работоспособности прибора потребуется включить его в тестовую схему. Она должна иметь аналог силовой цепи с параметрами:
В качестве аналога цепи управления может служить кнопка с ограничительным резистором. Также в этой цепи должен быть источник питания с напряжением, которое входит в диапазон значений параметра управляющего импульса для данного тиристора. Тестовая схема рассчитывается под определенную модель.
