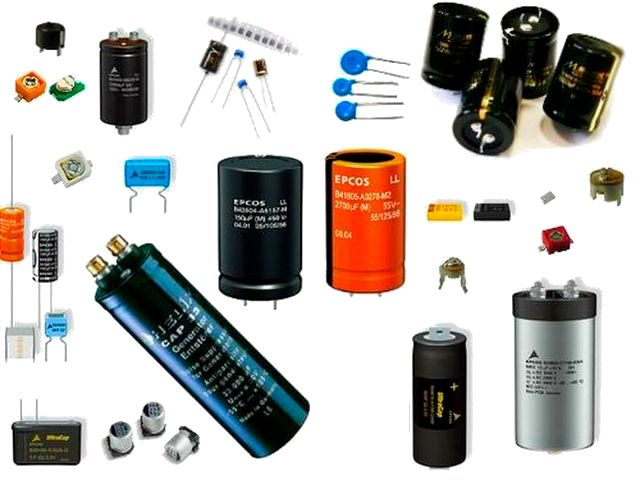

Алюминиевые конденсаторы представляют собой электролитические полярные пассивные компоненты, обладающие относительно большой емкостью при малых габаритах. При этом их стоимость, по сравнению с многими аналогами, ниже. Поэтому алюминиевые конденсаторы находят применение во многих областях электроники и электротехники.
Добиться относительно высокой емкости при малой стоимости элементов в их производстве — нелегкая задача. Однако она реализована в алюминиевых конденсаторах за счет минимизации толщины диэлектрика. В качестве анода электролитического устройства используется обкладка из алюминиевой фольги. Этот элемент с помощью технологических процессов легко покрывается оксидом, который является надежным диэлектриком и обладает высокой диэлектрической проницаемостью.
Второй обкладкой электролитического конденсатора, катодом — служит жидкий электролит. Для образования больших емкостей используют алюминиевую фольгу, которую скручивают в рулон вместе с пористым материалом, пропитанным электролитом. При этом изделие имеет:
Так как емкость обратно пропорциональна толщине диэлектрика, то ее увеличение ведет к уменьшению максимально допустимого напряжения между обкладками устройства. Для создания конденсаторов в несколько сотен вольт требуется увеличить толщину оксида на обкладке и саму ее площадь, что увеличивает его габариты. Высоковольтные (200 — 400 В) алюминиевые конденсаторы применяются в фильтрах сетевого напряжения.
Сфера применения алюминиевых электролитических конденсаторов и их функции:
Самая большая область применения — фильтры электропитания. При этом параметры максимального напряжения должны быть с запасом. Для сетевых фильтров с напряжением 127 — 230 В используют электролитические конденсаторы с номиналами 200 — 400 В. Для постоянных низких напряжений в диапазоне 3,3 В — 24 В параметр конденсатора выбирают на 10% — 25% больше действующего номинала. А в разделительных конденсаторах и времязадающих цепях на такую же величину больше максимального напряжения питания каскада, в котором используется устройство.
Электролитические алюминиевые устройства используются, в основном, для низкочастотных цепей
Один из методов увеличения емкости электролитических конденсаторов — химическое вытравливание канавок на поверхности обкладки. Это увеличивает их площадь, а значит и емкость, сохраняя габариты. Некоторые производители используют современные запатентованные технологии, которые хранятся в секрете.
Построение приборов электронной техники не обходится без использования фильтров электропитания, выполненных на основе электролитических конденсаторов. Для создания качественных компонентов такого типа нужно большое количество емкостных элементов фильтра. Применение недорогих качественных электролитических алюминиевых изделий позволит создать устройство с эффективными характеристиками. На сайте компании
